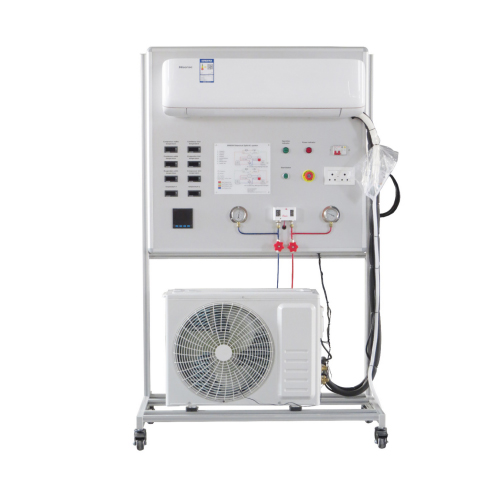

ATB230222AS27 Entrenador para aire acondicionado Educational Equipment RefrigerationTraining Equipment
- Descripción general del producto
El acondicionador de aire dividido es un tipo de acondicionador de aire que consta de una unidad interior y una unidad exterior, que se instalan en interiores y exteriores respectivamente, y están conectadas por tuberías y cables en el medio.
El acondicionador de aire tipo split consiste en dividir el acondicionador de aire en dos partes: la unidad interior y la unidad exterior, y colocar el compresor ruidoso, el ventilador axial, etc. en la unidad exterior; instale los componentes del circuito de control eléctrico y los intercambiadores de calor interiores, etc. La pieza se instala en la unidad interior; llamamos a este acondicionador de aire compuesto por una unidad interior y una unidad exterior un acondicionador de aire dividido.
El dispositivo de capacitación está diseñado para lograr el propósito de la enseñanza, permitir a los estudiantes comprender las características de la refrigeración y calefacción de aire acondicionado con bomba de calor de fuente terrestre, y estudiar el funcionamiento específico y el principio de funcionamiento de la refrigeración y calefacción con aire acondicionado de bomba de calor de fuente terrestre.
- Características del equipo
La plataforma de entrenamiento adopta una estructura de marco de chasis de perfil de aluminio, escritorio de procesamiento de chapa, estructura simple y firme, lo que garantiza la resistencia general del equipo al tiempo que reduce el peso total del equipo. Hay 4 ruedas universales instaladas en la parte inferior, que se pueden mover fácilmente.
La tubería del ciclo de refrigeración se coloca sobre la placa de montaje del equipo, y las áreas de alta y baja temperatura están pintadas con diferentes colores para una fácil observación y distinción.
La circulación del agua de condensación se realiza con mangueras de plástico, que tienen buena resistencia a la corrosión ya la intemperie, y son fáciles y rápidas de reemplazar.
El equipo tiene un buen sistema de protección de seguridad. Se instala un interruptor de protección de alta y baja presión en el ciclo de refrigeración, y el compresor se puede detener inmediatamente cuando la presión del sistema es anormal para proteger la seguridad del compresor y del sistema; Se instala un interruptor de protección contra fugas, un botón de parada de emergencia y medidas confiables de protección de conexión a tierra en el circuito eléctrico para garantizar la seguridad personal y del equipo.
- Parámetros técnicos
(1) Potencia de entrada: AAC110V±10% 50/60Hz
(2) Dimensiones: 1060 mm × 790 mm × 1940 mm
(largo×ancho×alto)
(3) Peso: <250 kg
(4) Condiciones de trabajo: temperatura ambiente 10 ℃ ~ 30 ℃, humedad relativa <75 % (25 ℃)
Características específicas
- Capacidad: Inserción de fallas y eliminación de fallas
- Funciones de unidad de refrigeración real: Refrigeración, calor, ventilación, deshumidificación, temperatura y selección de velocidad de viento, tiempo
- Incluye: Área de conexión para un corto circuito de control eléctrico de una unidad externa, voltímetro ca, amperímetro ca, termómetro, manómetro, lámparas piloto y led, tablero de control principal
- Material de la estructura: Aluminio anodizado
- Sistema de aire acondicionado: Unidad externa e interna
Características adicionales
- Cables de alimentación
- Mediciones de presión y temperatura tomadas alrededor del circuito de refrigeración.
- Pantalla LCD de todos los parámetros medidos
- Adquisición de datos a través de USB
- Circuito de refrigeración codificado por colores según normas internacionales.
- Debe incluir dos ordenadores portátiles i7 o su equivalente, con 16Gb de RAM, SSD de 1 Tb, tarjeta gráfica de 4 Gb, con mouse, pantalla de 15 pulgadas, cámara web, con software de simulación instalado;que permita al estudiante visualizar parámetros, utilizando gráficas y datos
- Conexión 110/120 monofásica
- 60 Hz
- Humectador de aire con interruptor de flotador, soplante, indicador de nivel de llenado
- Sensores para el registro de temperatura, así como sensores combinados de humedad y temperatura
- Manejo de los componentes individuales y de la instalación los grupos y la simulación de fallos vía software
- Superficie de transferencia: aprox. 900cm2
- Calentador de aire: 2x 250W
- Soplante axial: potencia absorbida máx.: 20W
- Caudal máx.: 160m3/h
- Humectador: calentador: 200W
- Rangos de mediciones: temperatura: 2x -50…50°C, 5x 0…50°C
- Humedad rel.: 4x 10…100
- Manual del equipo en físico y de forma digital
- Manual con los pasos para el desarrollo de ejercicios prácticos de las diferentes operaciones del equipo
- Inducción sobre el uso, funcionamiento y mantenimiento del equipo, brindado por personal calificado
